梭形遮陽百葉系列產品是一種新興的室內外遮陽產品，產品集遮陽與建筑裝飾于一 體，具備現代建筑中注重的節能、環保、美觀等特點。在國外已經非常風行普 遍在國內尚屬起步開拓階段。
梭形遮陽百葉系列產品采用鋁合金、高分子PCTC材料作葉片，高強度、免維 護，與傳統遮陽織物相比，調光性能更優越；系統用于戶外建筑遮陽時，節能 效果遠非室內遮陽系統可比。
梭形遮陽百葉系統均采用電機連桿驅動方式，高精準同步驅動葉片調整角度，結 構科學、性能穩定可靠，整個系統投入使用后基本不需維護，使用成本低。
葉片雙層中空結構，高張力、高強度，完全關閉時兼具部分防盜功能； 隱藏式連桿驅動，葉片轉角在0°—105°可調，調光性能優越；葉片在 90°時有最大通風量，葉片在15°—25°時，外面看不到室內，具有優良隱秘效果； 葉片與聯桿之間有密封的卡槽、毛刷，葉片之間有密封卡槽，完全關閉時，雙層中空結構能保持室內溫度，隔絕室外高溫，降低外界噪音30分貝以 上，具隔熱、防塵、遮雨、防蚊功能；
采用直流電機驅動，可與樓宇智能控制系統、消防控制中心實現聯動結 合；
產品具有精密性、可靠性特點，適合成品化生產，可水平、立面安裝；用 于窗戶、間隔、屋頂及建筑物外遮陽。
性能概述

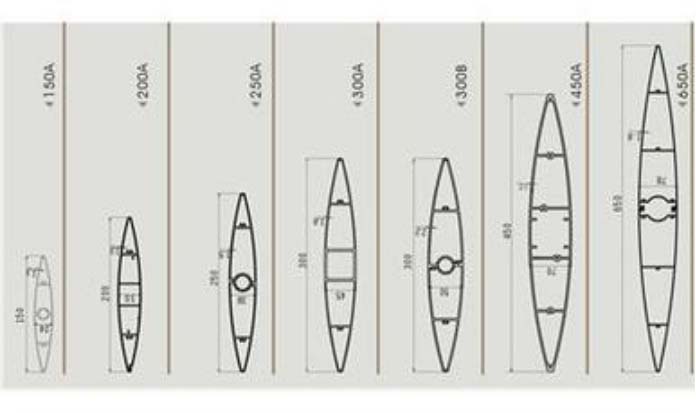

葉片說明 : 葉片采用梭形葉片，其結構選用優質鋁合金整體成型，表面噴涂防氧化處理，可以根據客戶需要選擇噴涂顏色。 葉片兩端采用鋁合金加工制成封口板外露有牽拉臂，牽拉臂類似飛機尾翼形狀，與鋁合金葉片用螺栓安裝牢固，牽拉臂端裝有旋轉軸，用于安裝 傳動桿。葉片長度方向可嵌一些橡膠墊或橡膠條，避免葉片轉動閉合時發生金屬 磨擦和撞擊。
電動遮陽百葉特點: 葉片呈梭形，雙弧面，造型優美，具高科技質感，葉片截面大且為中空結構、強度高，符合外墻百葉韌度及延展性要求，適合大跨度使 用，能起到保護玻璃幕墻的作用；
葉片呈輕微的弧形，閉合時減少正向風壓的壓力，不受風力影響的 遮陽控制，葉片轉角在0°—105°可調，可以根據太陽的照射角度來調 整葉片的角度，從而達到遮陽調光的最佳效果；
隱藏式電機或外置式電機聯桿推動，結構科學，能輕松的安裝組 合，有可靠的質量保證；
可水平或立式（含固定）安裝，適用于各種現代建筑的大型玻璃幕墻 和玻璃天頂、平面、立面和斜面建筑室內外遮陽；結構宏偉大氣，葉片 顏色可根據設計師或業主要求選擇，完美配合建筑裝飾，為大型建筑室 外遮陽的最佳選擇。
葉片技術參數
1、表面處理：氧化、碳化（可按客戶要求訂做）
a.表面處理采用陽極氧化：其氧化膜厚度標準為0.02mm~0.05mm,執行標準：GB 5237.2-2004
b.表面處理采用氟碳噴涂：其噴涂層厚度標準為0.05mm~0.08mm,執行標準： GB 5237.5-2004
2、鋁材基材:采用6063鋁合金熱擠壓型材：執行標準：GB 5237.1-2004
側軌技術參數:
1、支重： 17.5～17.7Kg/6.0m
2、表面處理：氧化、碳化（可按客戶要求訂做）
a.表面處理采用陽極氧化：其氧化膜厚度標準為.02mm~0.05mm,
執行標準：GB 5237.2-2004
b.表面處理采用氟碳噴涂：其噴涂層厚度標準為.05mm~0.08mm,
執行標準： GB 5237.5-2004
3、鋁材基材:采用6063鋁合金熱擠壓型材：執行標準：GB 5237.1-2004
電機參數:
尚飛推桿電機 推力/張力 : 450 N
限位開關形式: 微動開關
防護等級: IP 55
行程： 可調行程 70 mm 200 mm 300 mm 500 mm
控制方式:

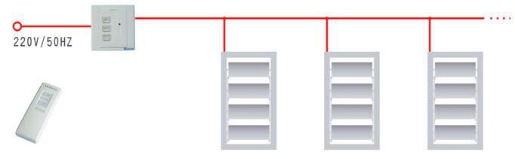

集中總控:適用電機: D16Fce、 AZ650A、AZ800A、 AZ1000A，
多臺電機可以直 接并聯，通過一個無線/紅 外控制器實現控制和遙控
風光總控:適用電機: D16Fce、 AZ650A、AZ800A、 AZ1000A，
每臺電機使用一 個帶IB接口的無線單路控 制器實現分控，整體通過 風光感應器和控制器實現 群控

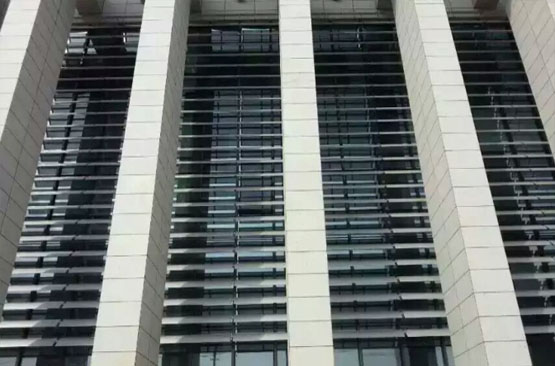

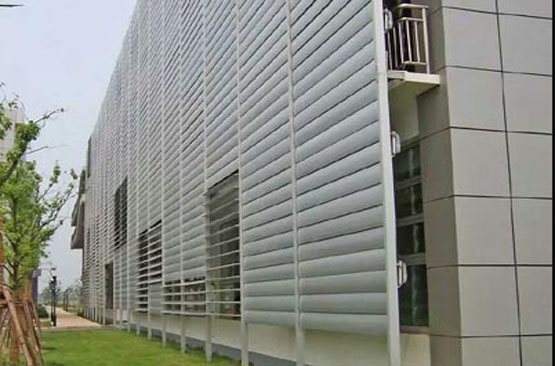

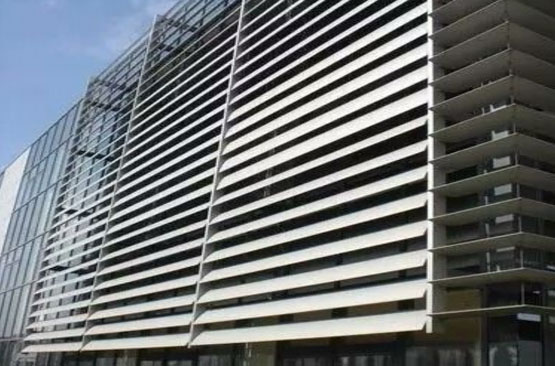

案例實景:
